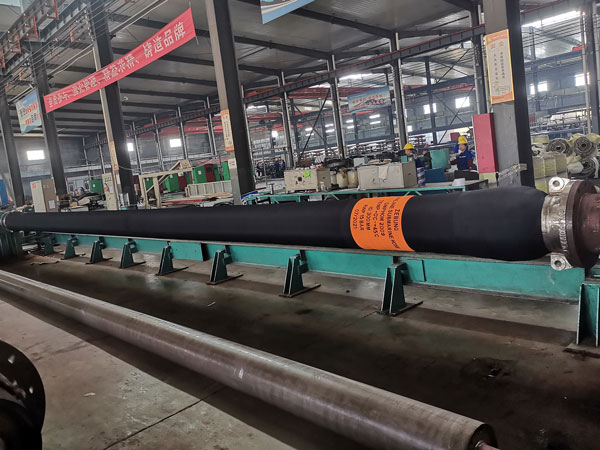

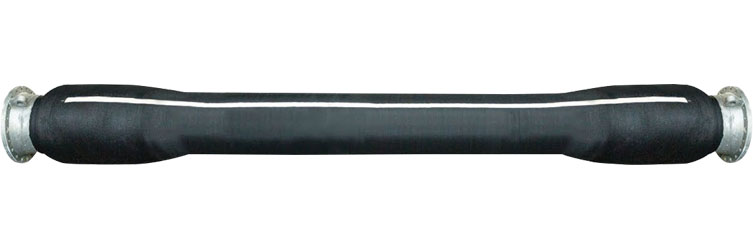

Mangueira submarina, uma extremidade reforçada sem colarinhos flutuantes
Formulário de consulta

Projetada sem colares de flutuação, a mangueira submarina apresenta elastômeros ligados reforçados com tecido usados como revestimento. Essa mangueira submarina reforçada com uma extremidade é usada para conexão com sistemas de boias, coletores submarinos, etc.

Características
Continuidade elétrica: Descontínua ou conforme solicitação
Fator de segurança: 5:1
Pressão nominal de trabalho: 15, 19 ou 21 bar

Parâmetros técnicos
(Conjunto de dados a seguir sob pressão nominal de trabalho de 15, 19 ou 21 bar)

Diâmetro interno
mm 		Peso em ar vazio
kg 		Diâmetro externo
mm 		Raio de curvatura mínimo
m
9.1m 10.7m 12.2m A B
150(6") 342/137 380/152 418/167 305 210 0.6(2.0')
250(10") 639/272 712/299 785/326 415 320 1.0(3.3')
300(12") 810/305 902/334 994/363 485 375 1.2(4.0')
400(16") 1216/560 1359/619 1502/678 575 475 1.6(5.3')
500(20") 1600/778 1792/858 1984/938 695 580 2.0(6.6')
600(24") 2404/1180 2680/1309 2956/1438 810 700 2.4(8.0')

Observação: as especificações podem ser feitas mediante solicitação.

Certificados

  • Relatório de teste BV (Protótipo flutuante de carcaça única-DN300mm)
  • Relatório de teste BV (Protótipo flutuante de carcaça única-DN600mm)
  • Relatório de teste BV (Protótipo de submarino de carcaça única-DN300mm)
  • Relatório de teste BV (Protótipo de submarino de carcaça única-DN600mm)
  • Relatório de teste BV (Protótipo de carcaça dupla submarina-DN600mm)
  • Relatório de teste BV (Protótipo de carcaça dupla flutuante-DN600mm)
