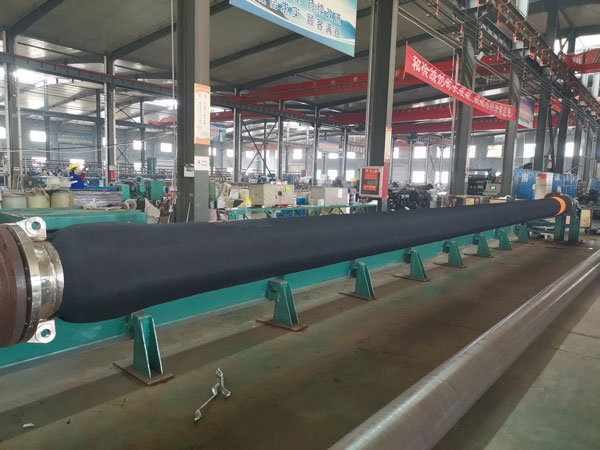

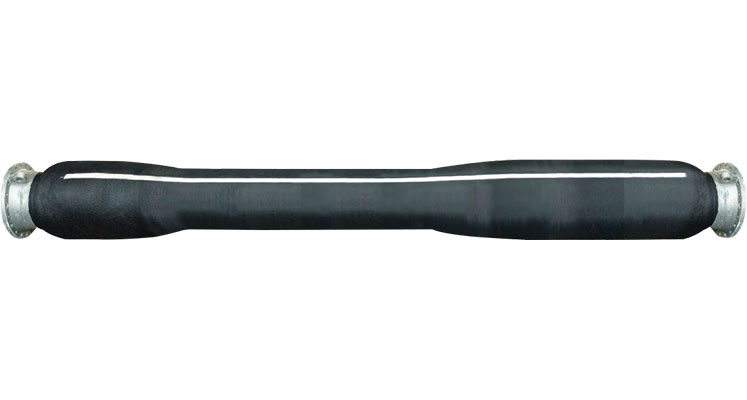

Mangueira submarina sem colarinhos flutuantes

Formulário de consulta

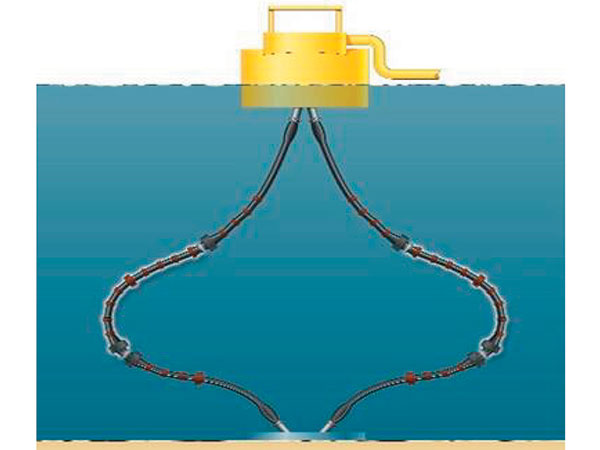

Projetada sem colares de flutuação, a mangueira submarina é adequada para uso na conexão com coletores submarinos e tubulações submarinas principais instaladas nos cordões de mangueiras no sistema de amarração de boia única. A mangueira de carcaça simples e a mangueira de carcaça dupla podem ser projetadas e fabricadas de acordo com a aplicação offshore real.

Características
1. Pressão nominal de trabalho: 15, 19 ou 21 bar
2. Fator de segurança: 5:1
3. Continuidade elétrica: contínua ou conforme solicitado

Parâmetros técnicos
(Conjunto de dados a seguir sob pressão nominal de trabalho de 15, 19 ou 21 bar)

Diâmetro interno
mm 		Peso em ar vazio
kg 		Diâmetro externo
mm 		Raio de curvatura mínimo
m
9.1m 10.7m 12.2m A B
150(6") 372/144 415/161 458/178 368 254 0.6(2.0')
200(8") 505/217 561/242 617/267 471 311 0.8(2.8')
250(10") 681/282 762/311 843/340 471 368 1.0(3.3')
300(12") 942/346 1052/381 1162/416 581 471 1.2(4.0')
400(16") 1389/592 1559/659 1729/726 697 581 1.6(5.3')
500(20") 1840/837 2072/928 2304/1019 799 697 2.0(6.6')
600(24") 2704/1254 3030/1399 3356/1544 946 799 2.4(8.0')

Observação: as especificações podem ser feitas mediante solicitação.

Certificados

  • Relatório de teste BV (Protótipo flutuante de carcaça única-DN300mm)
  • Relatório de teste BV (Protótipo flutuante de carcaça única-DN600mm)
  • Relatório de teste BV (Protótipo de submarino de carcaça única-DN300mm)
  • Relatório de teste BV (Protótipo de submarino de carcaça única-DN600mm)
  • Relatório de teste BV (Protótipo de carcaça dupla submarina-DN600mm)
  • Relatório de teste BV (Protótipo de carcaça dupla flutuante-DN600mm)
